㈠準備階段

1.對基層進行平整度、坡度、密實度的測量檢查。

2.檢查及處理基層，達到“二干”，即干凈、干燥。

3.瀝青基層采用乳液 石英砂，水泥封底（1:2:1）。水泥基礎采用噴涂封底底膠。

4.檢查基層含水率，含水率應＜8%為宜。

㈡鋪底膠（厚度：跑道9-10mm）

1.測量圈界：測定場地施工范圍、尺寸，作好標記。

①設置標高沿

②封貼沿邊區

③鋪設工作準備就緒，各種材料配備齊全，每件材料檢測合格，施工機具完整無缺，上崗人員無一缺位。

2. 底膠配制

㈢噴涂防滑層面膠：厚度≥3-4mm

施工前，檢查及處理施工面達到干凈、干燥、可靠。面膠施工必須整體化、統一化，不允許分道施工。本工藝采用自動化電動擠壓噴涂施工法。第二遍開始時，應與第一遍相反的方向進行噴涂。噴涂邊角及細部時，事先必須做好防護非噴涂區的工作，防止噴膠污染建筑物和周圍環境，對局部受污染的地方必須及時用專用洗滌劑清洗干凈。

本工藝施工結束經24小時凝結后，即可進入下道工序作業。

(三)標志線測畫

使用工具有經緯儀、50米鋼尺、膠粘帶、黑痕線、標志釘?shù)取?/span>

A．膠面鋪設完成后，全場做好衛生清潔工作，完成后即可開始劃線，其步驟如下：

⑴首先復檢基本樁點，并對誤差做調校確認后，按照國際田聯的標準進行測量，畫出各種標志線，以此為基準，用鋼尺把分道線分好，用鐵釘定點，再用具有一定韌性的魚絲線將各點縱橫相連。

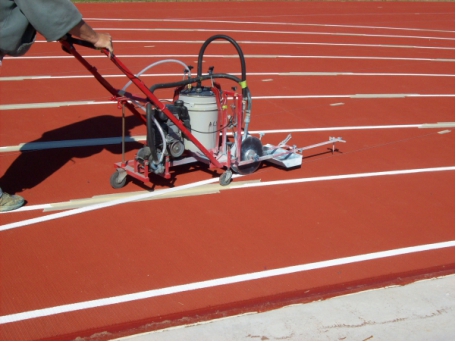

⑵將線槽基準線與定位線對齊，將線漆調好后即可開始噴分道線，注意線槽底面一定要加一層5-8MMEVA泡沫墊層，使線槽與道面能更緊密地貼合而防止虛邊。

⑶將各項目的起點、位線、道線、前后沿線、終點線等計算列表，并根據不同項目標志線的顏色不同，做成若干不同顏色的小標志，用透明膠固定于大頭針上部，用經緯儀標定于各自的位置上，所有標志物標志完，檢查無遺漏，用經緯儀復核一遍確認后，用鋼尺采用放射線丈量法再次檢查確認，再根據不同項目用不同顏色線漆噴涂上述各點位線。

 （2）復合型塑膠跑道施工工藝：

復合型塑膠跑道施工前準備：

① 根據設計圖紙及設計要求，將專用工具、設備和施工用主材、輔材運至施工區，并分類，按施工平面布置圖并結合現場放置好，以便于施工。

② 按原料批號作小試驗，觀察實地鋪設情況。

③ 按設計圖紙定位放線。

基面處理：

依素地狀況做好打磨、修補、除塵、酸洗地面；將基礎表面清洗、清掃干凈，并檢測平整度。對平整度較差地方（誤差＞3mm），用EPDM顆粒（摻膠水混合）進行局部補平。

復合型塑膠跑道防水底漆施工：

用高濃縮防水底漆雙組份A:B按=1：1的比例均勻攪拌，在處理好的基礎地面滾涂一道。

復合型塑膠跑道攤鋪EPDM顆粒層：

將單組份專用膠水和EPDM顆粒分別裝入塑膠攪拌機內攪拌。將塑膠攤鋪機駛?cè)胍讯ê梦坏臄備亪龅貎?nèi)，就位并調整好攤鋪厚度；將已攪拌均勻的黑膠粒推至塑膠攤鋪機前，倒入已調整好鋪設厚度攤鋪機內，用專業刮耙拉平刮勻，啟動攤鋪機進行鋪設；

全部攤鋪完畢凝結后，用水準儀及水平尺檢測平整度，超出規范要求的做好標志，用圓盤砂磨機及袋式打磨機進行打磨修平，并復核，直至符合要求為止。

復合型塑膠跑道EPDM彈性層攤鋪：
采用跑道彈性涂料與EPDM攪拌均勻，進行攤鋪，修平修齊；進行填孔找平。

復合型塑膠跑道PU面膠噴涂：

以紅膠粉和PU面膠攪拌均勻，噴涂在攤鋪好的EPDM顆粒層面上；厚度為2-3mm。

劃線

畫線材料：選用彈性聚氨酯專業畫線漆，按國際標準畫線。

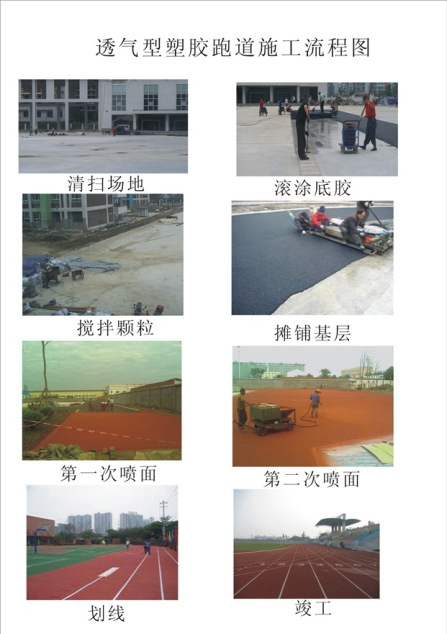

（3）13MM透水型塑膠面層施工工藝：

1、施工前的準備工作

（1）熟悉技術文件和有關資料，對圖紙和現場環境等情況進行核對分析。

（2）為了防止面層起泡，在攤鋪施工前，要對基礎進行徹底清掃、打磨、再清掃、達到無灰、表面干凈，符合鋪設條件，以保證塑膠質量達標。

（3）施工機具準備齊全。

（4）現場測量基礎的平整度，以保證塑膠跑道的曲直分界為界線。

2、塑膠面層施工流程

（1）測量圈界

（2）底膠配制

（3）底膠施工固化時間：常溫下18小時可接觸，第二天可步行，固化。施工后的第二天，可上人檢查補修，經儀器檢測，經測試確實平整無誤，平整合格率達95%以上時才能進行面膠施工。

（4）噴涂面膠

    3、標志線測畫

膠面鋪設完成后，全場做好衛生清潔工作，完成后即可開始劃線，使用工具有經緯儀、50米鋼尺、膠粘帶、黑痕線、標志釘?shù)?。其步驟如下：

（1）首先復檢基本樁點，并對誤差做調校確認后，按照國際田聯的標準進行測量，畫出各種標志線，以此為基準，用鋼尺把分道線分好，用鐵釘定點，再用具有一定韌性的魚絲線將各點縱橫相連。

（2）將線槽基準線與定位線對齊，將線漆調好后即可開始噴分道線，注意線槽底面一定要加一層5-8MMEVA泡沫墊層，使線槽與道面能更緊密地貼合而防止虛邊。

（3）將各項目的起點、位線、道線、前后沿線、終點線等計算列表，并根據不同項目標志線的顏色不同，做成若干不同顏色的小標志，用透明膠固定于大頭針上部，用經緯儀標定于各自的位置上，所有標志物標志完，檢查無遺漏，用經緯儀復核一遍確認后，用鋼尺采用放射線丈量法再次檢查確認，再根據不同項目用不同顏色線漆噴涂上述各點位線。

（4）預制型跑道施工工藝：

1.清洗地面

2.放線定位

3.平整地面

4.確認尺寸

5.鋪前定位---為了卷材的鋪裝更加準確，必需在鋪裝前由專業測量技術人員對田徑場地進行準確的定位，并按定位標志線進行鋪貼。

6.確定日期---卷材鋪裝前了解當日和近期天氣趨勢，并測定當時地面含水率≤5%，方可進行卷材鋪裝工序。

7.正式施工---鋪裝順序：先直后彎、由遠到近、從外到里，收口位置即退場位置；確認當天需要完成的面積和區域。

a)鋪涂底膠

十字滾涂法涂防水底涂層示意圖

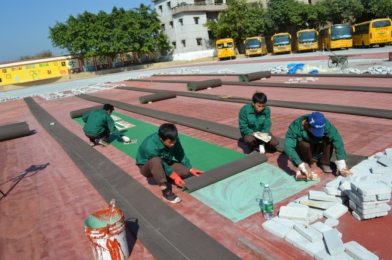

b)橡膠卷材鋪設

c)橡膠跑道卷材粘接

跑道擺好后，在粘接前，先將跑道由兩端分別卷起，由卷好的跑道中心往一方向在地面上刮膠。地面刮膠時，

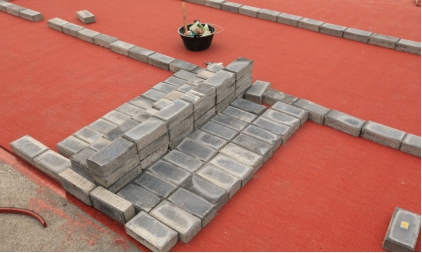

d)卷材表面壓制

跑道與地面粘接好后，為確保跑道與地面粘接牢固，為防止跑道翹邊，必須進行接縫壓磚塊操作；

 e)端口裁接

端面接口粘接時應先將一端跑道用鋼尺壓穩，裁齊。上壓跑道與下壓跑道在端口粘接時應考慮低溫時的收縮量，使上壓板與下壓板有余量，擠粘兩端口應涂有粘接劑，以便粘接效果更好。

8.排水溝處理

9.清理場地

跑道粘接完畢且膠粘劑完全固化后，將場地清洗干凈，同時檢查跑道端口的接口處，對接口不牢或不平整的區域及時修補，為下一道工序做好準備。

10.畫線

場地經過修補、清洗后，進行畫線工作。

（5）硅PU球場面層的施工工藝：

一、基礎處理

1、基礎要求  強度達建筑混凝土C20強度以上，平整度為3m直尺誤差≤3mm，有一定排水坡度（一般橫向≤8‰，縱向≤2‰），混凝土澆鑄后必須保水養護不少于7天，總養護期不少于28天.

2、切割溫度縫

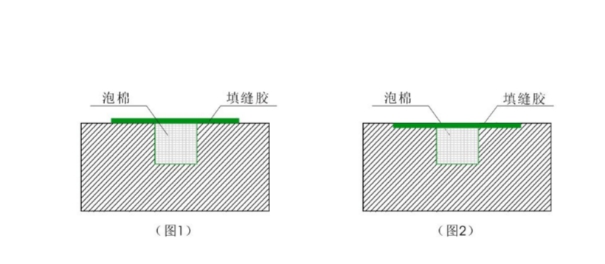

3、溫度縫處理  待基礎干燥后，用專用填縫膠涂刷于溫度縫兩側，再把可壓縮泡棉輕擠滿溫度縫

4、底涂  基礎干燥后用專用底漆滾涂于基面，一般分兩道滾涂，基礎密實度低的需多道滾涂，原則為涂刷后基面形成光亮連續膜為止。

二、硅PU球場面層鋪設

1、彈性層

彈性層施工前應仔細檢查確認基礎處理完妥才能進行彈性層施工。彈性層為單組份材料，只需用稀釋劑調節合適施工稠度，用齒刮板涂刮于基面，表面有粒狀雜物混入或堆積處需用磨機修整平才能進行加強層施工。

2、加強層

加強層也為單組份材料，施工使用方法與彈性層一致。干固后表面要求平整光滑，若在施工過程中混入雜物或不平處需修整平滑后才能進行面層施工。

3、面層

面層為雙組份材料，必須按規定比例把A、B兩組份充分攪拌均勻，可加入少量水調節合適施工稠度，用膠刮板分2～3道刮涂于加強層表面。

4、劃線

按標準尺寸量度定位，標出界線位置，用美紋紙沿界線兩邊貼在球場上，用專用劃線漆涂刷于美紋紙間，待表面干后撕掉美紋紙。

（6）EPDM塑膠面層施工工藝：

在進行EPDM塑膠面層鋪設之前，場地應充分晾曬待混凝土中水汽完全蒸發后，并且在施工前，應再次清掃場地后，方可進行施工。施工氣溫應高于8 ℃ ，空氣濕度較大或預計有雨的天氣應停止施工。夏季施工，要避開中午高溫段。

施工前應檢查設備材料是否齊全、存放位置是否合理稱、配料、運送、批刮、輔助等。EPDM面層采用手工鋪設，這樣可以確保面層的密實度，增強使用效果和使用年限。首先將EPDM膠粒和聚氨酯膠水按所需比例投入顆粒攪拌機中充分攪拌，攪5-10分鐘左右，使EPDM膠粒表面完全被聚氨酯膠水濕潤。根據需要適當加一點催化劑，兩套設備交互使用。攪拌完成的材料用小斗車運至施工現場，根據畫好的線先進行三秒?yún)^(qū)和中心圓施工，施工時應注意傾倒膠粒均勻，勿使過分集中或分散。設計面層為6mm，施工時應使用5mm的壓條進行手工作業，作業時，還應加壓收平，確保面層的密實度。在一批一批施工當中，隨時檢查厚度，如發現出現不勻要隨時調整，千萬不要露底。施工當中，修邊的人一定跟上步調在保證質量的前提下盡量與刮料人同步施工。由于公司施工人員技術精湛，配合時間長，所以人員配合好、手熟練，能夠勻速鋪設，不會因為時快時慢而造成不必要的拼縫或高、低，新、舊之分。鋪設完三秒?yún)^(qū)和中心圓后，即可使用另一種顏色EPDM顆粒按設計要求，鋪設其余的部分，在不同顏色膠粒攪拌之前，應把攪拌機和其余需要的工具清洗干凈，避免色彩上的相互混雜。EPDM顆粒在手工鋪設完畢后，應該在48小時后，用膠水噴涂一遍表面，加強面層的使用效果和使用年限。噴涂膠水時，應薄而均勻，且應在無風無塵的條件下進行噴涂。

6、場地劃線

面層噴涂的膠水干后，應仔細檢查整個場地，看看有無缺陷，在確定無誤的時候，可以對場地進行劃線。畫線方案制定后，需送建設單位審定，

畫線測量必須有專人進行，并保證會同有關單位進行復核。在正式刷漆之前，應由另外兩人復核，以免前后出現同樣錯誤。劃線采用聚氨酯雙組分漆，以保證長期使用，必須精確測定，其余每一道線的寬度應正確，標線漆膜線幅為125px，平滑不刺眼，不得有交叉現象，線條涂刷應清晰、美觀、端正。
